花架龙门吊：轻巧高效的起重神器，一文看懂其结构原理

在各类工业与建筑施工现场，我们经常会看到一种横跨在轨道上的起重设备，它体型庞大却能灵活移动，这就是龙门吊。而在众多龙门吊类型中，有一种外形具辨识度的品种——花架龙门吊。它的主梁由众多三角形钢材焊接而成，远远望去像一座镂空的金属花架，因此得名。这种结构并非为了美观，而是有着深厚的力学与工程智慧。今天我们就从名词解释的角度，深入拆解花架龙门吊的定义、特点和工作原理，看它如何以轻巧之躯承担起重重任。

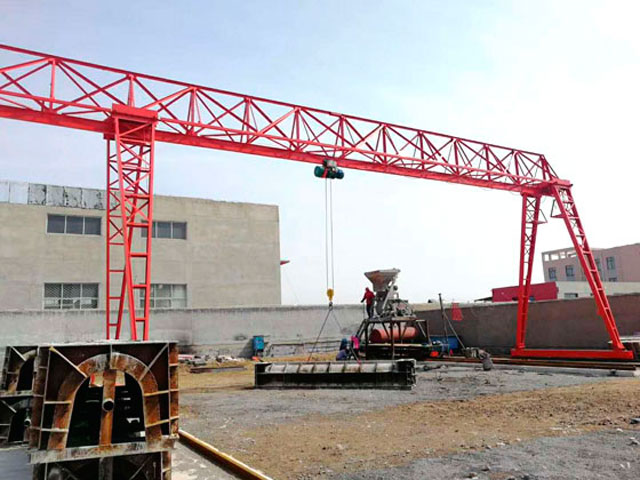

首先，我们需要明确什么是花架龙门吊。从专业术语上讲，花架龙门吊属于一种桁架结构的龙门起重机。所谓“桁架”，就是由直杆在端部通过节点连接而成的三角形单元组合体。这种结构在桥梁、体育馆屋顶中很常见，但用在龙门吊上，就形成了我们看到的“花架”外观。与常见的箱型梁龙门吊不同，花架龙门吊的主梁并非实心钢板焊接成的长方体，而是由角钢、槽钢或钢管焊接成网格状骨架。这种设计让主梁在保留足够强度的前提下大幅降低了自重，从而带来一系列实用优势。

观点一：花架龙门吊的核心优势在于“轻而不弱”。由于采用三角形桁架结构，钢材的利用效率高。三角形是几何学中稳定的形状，外力作用下杆件只承受轴向拉力或压力，几乎不产生弯矩。这使得花架龙门吊可以用更少的钢材达到与箱型梁同等的承载能力。一般来说，同等吨位下，花架龙门吊的自重可以比箱型梁龙门吊减轻30%至40%。这意味着什么？轻量化不仅降低了制造成本，更直接减少了轨道和基础的负担，使得花架龙门吊可以安装在较小承载能力的地面上，甚至临时铺设的简易轨道上。对于经常需要搬迁场地的预制梁场、堆料场或中小型加工车间来说，这种灵活性至关重要。

观点二：结构特性决定了花架龙门吊对环境适应性更强。桁架结构由大量杆件组成，杆件之间留有较大空隙。当遇到强风时，风可以从这些空隙中穿过，大大降低风荷载对设备的侧向推力。相比之下，箱型梁龙门吊的实心主梁就像一块巨大的挡风板，在沿海或内陆大风地区使用时需要额外配置防风锚定装置。而花架龙门吊由于迎风面积小，抗风稳定性天然更好。此外，花架主梁的开放结构也便于日常检查与维护——操作人员可以直接看到杆件焊缝、螺栓是否松动，无需进入狭窄的箱体内部。这种可视化的特点降低了巡检难度，也让潜在故障更容易被及早发现。

观点三：花架龙门吊的制造与运输成本更具经济性。由于主梁由小规格型材拼装而成，制造时无需大型卷板机或焊接专机，一般规模的钢结构厂就能完成。而且桁架的各个节点可以分段预制，然后运到现场进行螺栓或焊接组装。对于需要多次转场的项目，花架龙门吊甚至可以拆解成标准模块，用平板车运输到新场地再快速重组。这种可拆装特性让它的全生命周期成本更具竞争力。当然，花架龙门吊也有其适用边界。它的结构高度通常比箱型梁大，在空间受限的室内或低矮厂房中可能无法使用。此外，桁架节点数量多，长期在重载或高频率工作下，节点疲劳问题需要关注，因此定期检查焊缝和螺栓是使用中的必要环节。

从应用场景来看，花架龙门吊广泛用于铁路制梁场、大型钢结构加工厂、港口集装箱堆场以及水利工程预制场等。比如在高速铁路建设中，箱梁、T梁等混凝土预制件的吊运和转移，很多都选用花架龙门吊。它的起重量通常在5吨到100吨之间，跨度可达数十米。值得一提的是，随着设计软件的进步，现代花架龙门吊已经可以通过有限元分析优化每根杆件的截面尺寸，达到既节省材料又保证安全的目标。一些新一代产品还采用了冷弯薄壁型钢和高强度螺栓连接，进一步提升了结构性能。

在日常使用中，操作花架龙门吊需要关注几个关键点：一是起吊前要检查各节点有无变形或开裂；二是注意风力等级，虽然抗风性好，但超过六级风仍建议停止作业；三是轨道要平整，因为桁架结构对支点沉降较为敏感。另外，花架龙门吊的大车行走机构和小车运行机构都与普通龙门吊相似，采用电机减速机驱动，可以沿轨道前后左右移动，实现全方面覆盖吊装。

如果你正在为某个项目选择起重设备，不妨将花架龙门吊纳入考虑。它的轻巧、经济、易拆装特点，尤其适合场地条件有限但又需要一定起重能力的场合。当然，具体选型还需结合实际起重量、跨度、工作级别和现场环境综合评估。希望这篇科普能帮助你更清楚地理解这个“花架”背后的工程逻辑。如果你对更多工程机械原理感兴趣，欢迎持续关注，我们会继续用通俗易懂的方式为你解读那些看似复杂、实则充满智慧的好设计。
